▶ 전자석홀더 규격표 보는법(Click) ◀

▲전자석 형태 동영상

 ※ 모든 전자석은 방문테스트가 가능합니다. ※

(예약문의 : 02-2060-5988)

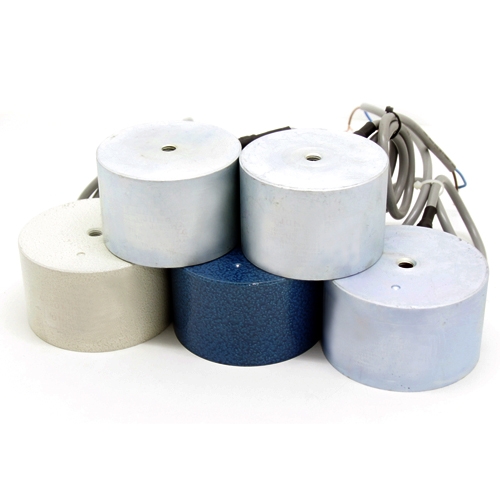

모　델 규　격 지름(D)×높이(H) 후위중심부 최대흡착력 (kgf) 전압 (V) 전류 (A) 자중 (kg) 금 액 JL-1A D10×30H M3 Screw In Depth 6 0.3 DC 12V 0.13A 0.023 ₩29,900 JL-1.5A D15×40H M4 Screw In Depth 6 1.5 DC 24V 0.13A 0.049 ₩31,000 JL-1.5D D15×25H M4 Screw In Depth 6 0.7 DC 24V 0.084A 0.026 ₩31,000 JL-2A D20×40H M4 Screw In Depth 12 2.8 DC 24V 0.07A 0.072 ₩31,000 JL-2D D20×25H M4 Screw In Depth 12 1.4 DC 24V 0.045 0.05 ₩31,000 JL-2020 D20×20H M4 Screw In Depth 12 - DC 24V 0.36A 0.04 ₩85,000 JL-2030 D20×30H M6 - DC 24V 0.16A 0.06 ₩85,000 JL-2.5A D25×40H M6 Screw In Depth 12 10 DC 24V 0.17A 0.129 ₩55,000 JL-2.5D D25×25H M6 - DC 24V 0.14A 0.106 ₩55,000 JL-3A D30×40H M6 Screw In Depth 12 20 DC 24V 0.19A 0.175 ₩33,000 JL-3D D30×25H M6 Screw In Depth 12 10 DC 24V 0.085A 0.124 ₩33,000 JL-3030 D30×30H M6 Screw In Depth 12 - DC 24V 0.24A 0.152 ₩98,000 JL-3.5A D35×30H M6 Screw In Depth 12 - DC 24V 0.22A 0.191 ₩95,000 JL-4A D40×40H M6 Screw In Depth 12 30 DC 24V 0.24A 0.319 ₩39,000 JL-4D D40×25H M6 Screw In Depth 12 15 DC 24V 0.12A 0.197 ₩39,000 JL-5A D50×50H M8 Screw In Depth 15 60 DC 24V 0.56A 0.622 ₩103,000 DC 90V 0.12A ₩51,500 JL-5D D50×25H M8 Screw In Depth 15 30 DC 24V 0.26A 0.324 ₩51,500 JL-6A D60×60H M8 Screw In Depth 15 120 DC 24V 0.51A 0.972 ₩132,000 DC 90V 0.19A ₩66,000 JL-6D D60×40H M8 70 DC 24V 0.26A 0.53 ₩132,000 DC 90V 0.26A ₩132,000 JL-7A D70×60H M10 Screw In Depth 15 130 DC 24V 0.4A 1.361 ₩154,000 DC 90V 0.2A ₩77,000 JL-8A D80×60H M10 Screw In Depth 15 240 DC 24V 0.58A 1.796 ₩176,000 DC 90V 0.26A ₩88,000 JL-8D D80×40H M10 160 DC 24V - 0.95 ₩176,000 DC 90V - ₩176,000 JL-9A D90×60H M12 Screw In Depth 15 280 DC 24V 0.7A 2.188 ₩198,000 DC 90V 0.35A ₩99,000 JL-10A D100×60H M12 Screw In Depth 15 350 DC 24V 0.75A 2.629 ₩258,000 DC 90V 0.4A ₩129,000 JL-12A D120×60H M12 Screw In Depth 30 400 DC 24V 0.96A 3.901 ₩378,000 DC 90V 0.58A ₩189,000 JL-15A-60H D150×60H M16 Screw In Depth 38 450 DC 24V 0.5 7.2 ₩1,500,000 DC 90V 0.5 ₩1,500,000 JL-15A-100H D150×100H M16 Screw In Depth 38 500 DC 24V 0.5 8 ₩1,550,000 DC 90V 0.5 ₩1,550,000 JL-15A-150H D150×150H M16 Screw In Depth 40 - DC 24V - - ₩1,600,000 DC 90V - ₩1,600,000 JL-15D D150×40H M16 315 DC 24V - 3.3 ₩1,500,000 DC 90V - ₩1,500,000 JL-20A-60H D200×60H M18 Screw In Depth 40 540 DC 24V 0.7 13.8 ₩1,800,000 DC 90V 0.7 ₩1,800,000 JL-20A-100H D200×100H M18 Screw In Depth 40 600 DC 24V 0.7 14.5 ₩1,850,000 DC 90V 0.7 ₩1,850,000 JL-20A-150H D200×150H M18 Screw In Depth 40 - DC 24V - - ₩1,900,000 DC 90V - ₩1,900,000 JL-25A-150H D250×150H M20 Screw - DC 24V - - ₩2,500,000 DC 90V - ₩2,500,000 JL-30A-150H D300×150H M20 Screw - DC 24V - - ₩3,000,000 DC 90V - ₩3,000,000 ※유효흡착력은 50%입니다. <콘트롤러 추천모델> · DC12V : JDC-1090, JDC-10A-DTYPE, JDC-303D, JDC-30-10A · DC24V : JDC-24, JDC-1090, JDC-10A-DTYPE, JDC-303D, JDC-30-10A · DC90V : JDC-90, JDC-1090, JDC-10A-DTYPE, JDC-303D, JDC-30-10A   ** JL-5A부터 JL-30A는 제작사양으로 기본스펙 외에 원하는 전압, 취부, 케이블, 코어 등 용도에 맞게 변경제작이 가능합니다. 　15A부터는 내열코일로 제작됩니다. 　사양 변경을 원하시는 경우 주문 시 말씀해주시면 됩니다. (요청 없을 시 기본 게재된 스펙으로 진행)   ※ 그 외 탭 규격, 전자석 사이즈 변경하여 특수제작 가능합니다. (제작문의: 02-2060-5988)
